概述

LJLC系列椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度流量仪表，椭圆齿轮流量计具有计量量程大，压损小，粘度适应性强等优点。广泛应用于石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。

工作原理

在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。

主要技术参数

基本误差限：+0. 5%

工作温度： -10~60 60~120

公称压力： 1 . 6MPa 2. 5MPa 3. 2MPa

压力损失： 0. 1MPa (被测液体粘度在5-15MPa. S范围内zui大流量时的压力损失)

液体粘度： 1- 300MPa. S

精度系数：0.5级、0. 2级

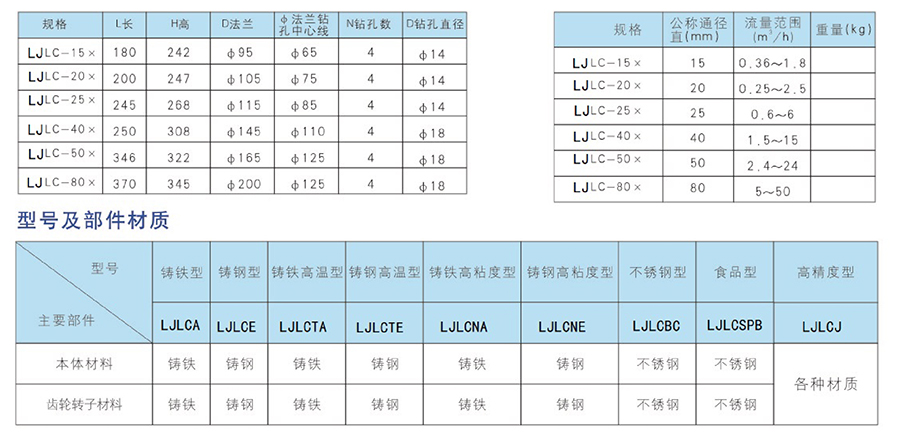

椭圆齿轮流量计规格和参数

注：流量计可水平安装或垂直安装，但椭圆齿轮轴应安装成水平位置。

流量计内与被测介质的材料有铸铁(普通型)，不锈钢(防腐型)。

为防止被测介质中的杂物卡死流量计，须***在表前安装过滤器配套使用。
