概述

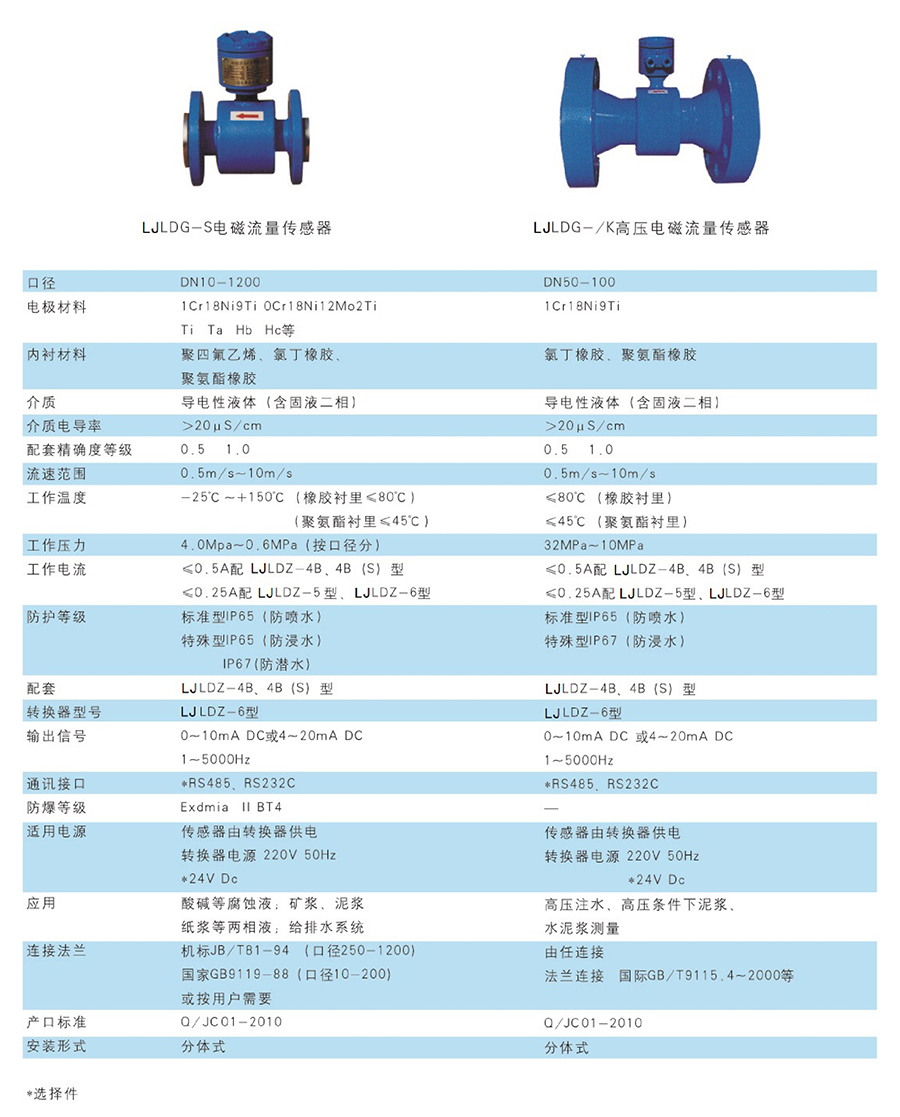

LJLDG-S系列电磁流量计口径从10mm至1200mm。主要用于化工、钢铁、煤碳、给排水、造纸、食品、纺织印染和化纤等工业领域。测量酸、碱、盐等强腐蚀性及液固两相流体的体积流量，可与显示、记录仪表积算器或调节器配套，对流量进行检测、积算、调节和控制，并可实现信号的运距离传送。仪表的安装形式有一体式和分体式。

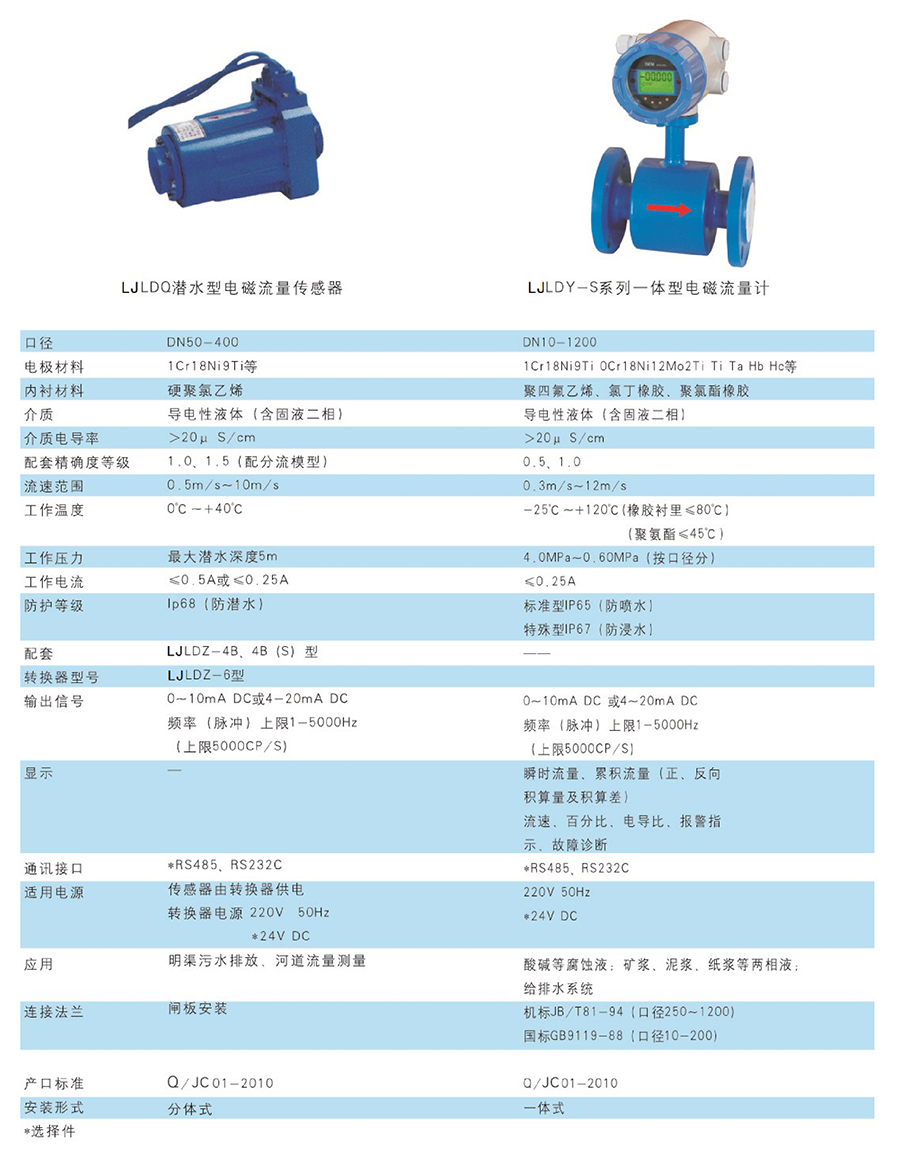

LJLDY-S系列一体型电磁流量计由LJLDG-S型电 磁流量传感器和转换器配套组成一组，口径从10mm至1200mm，其结构紧凑、安装方便、测量精度高、抗干扰性好。

LJLDG-/K型高压电磁流量计专门用于石油勘察、地质或油田系统测量高压条件下泥浆、高压注水等介质的体积流量。

LJLDQ潜水型电磁流量计是国家环保局推荐使用的污水排放用明渠流量仪表。

工作原理

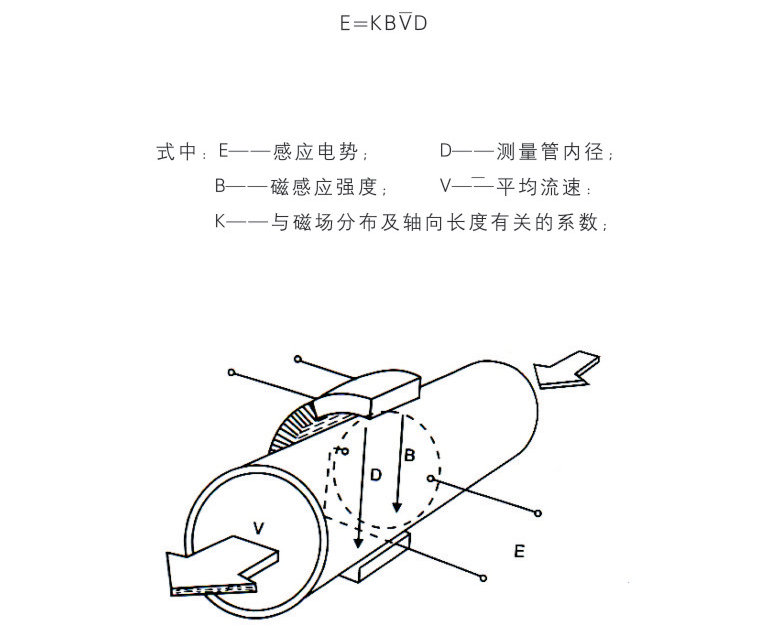

传感器是根据法拉第电磁感应原理工作的，如图1所示。在与测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，当导电液体沿测量管在交变磁场中磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由油量管上两个检测电极检出，数值大小如下式所示:

性能简介
