YE-B系列不锈钢膜盒压力表

用途说明不锈钢膜盒压力表参照原膜盒压力表的结构特点和研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上,在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。为国内用户对引进的国外技术
Description

用途说明

不锈钢膜盒压力表参照原膜盒压力表的结构特点和研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上,在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。为国内用户对引进的国外技术设备中同类仪表实现国产化的理想配套产品。

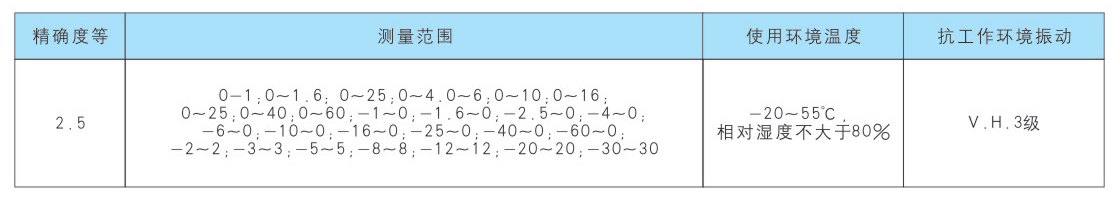

主要技术指标


结构原理

仪表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定齿轮轴上的指针逐将被测值在度盘上指示出来。

在结构上配有过压保护装置,防止膜盒由于过载后使膜盒变形,还有调零装置,可以方便调整零位。

外形尺寸
