概述：

LJ-ZGK振杆式物位开关是一种新颖的物位控制器，适用于对各种容器内的液体、混合液、粘性体的液位控制以及油和水等界面控制和粉末体、颗粒体的料位控制和报警。仪表的光滑圆形探头，能有效防止夹料和粘料在挂料较多的情况下，仍能稳定工作:仪表不受被测物料电性质的影响，安装后无须调整，即可稳定投入使用:仪表采用15A大容量接点继电器开关，可直接实行对电动机控制。

主要技术参数

电源: 220V/ 105V    AC50/ 60HZ

消耗功率: 2VA

振动频率:280HZ

工作压力: 2MPa

工作温度:

探头部分: -30~150C

电子部分: - 30~70C

探头长度:

LJ-ZGK-210标准型: 189mm

LJ-ZGK-220加长型: 250~ 5000mm

接点容量: 250V  10A AC， 30V 5A DC

延迟时间:

测出(由振动到停止) : 0.5S

复原(由停止到振动) : 1S

开关功能:常开NO或常闭NC

材质:探头: 0Cr18Ni9 (304)

控制盒:ADC(表面喷塑)

结构原理

振杆式物位控制器由振动杆组件和电子线路组件组成。仪表运用音叉的共振原理，振动杆和内置的振动棒构成280Hz振频的“音叉”共振探头，在压电元件的驱动下，发生振动。当探头触及被测物料时，振动幅度急剧减小，由此转化为电子信号，使继电器进行开关动作。

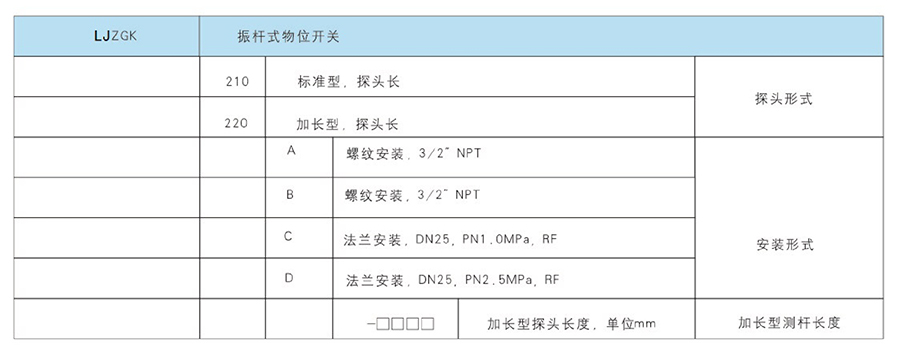

型号规格

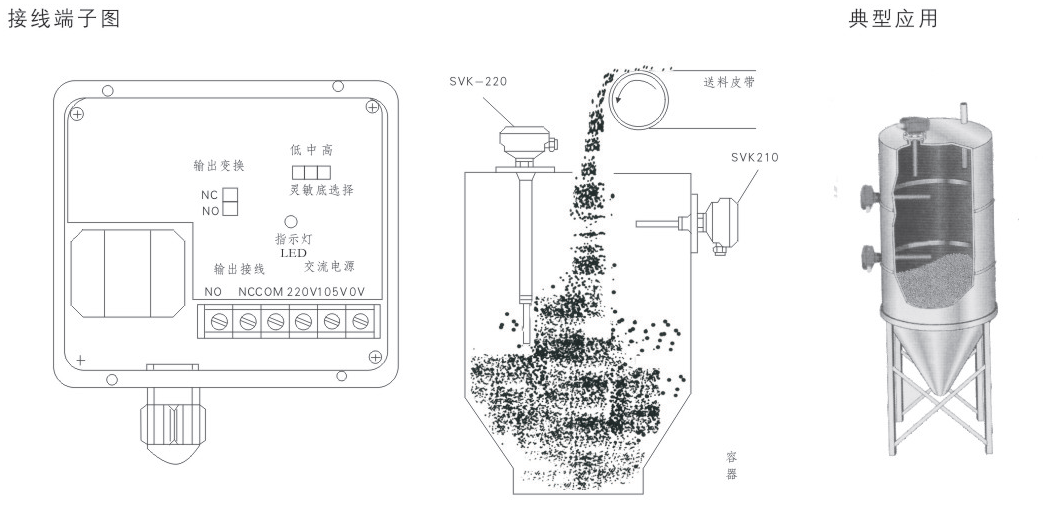

典型应用

液体:石油、各种燃料、酸液、酒精、各种饮料、啤酒、液化气、纯水等:

混合液:工厂废液、都市排水、农药、工业制品、各种水溶液;

界面:原油和水、水中的水根、酒精和酸水中的沉淀物等

泡面:啤酒泡、肥皂泡等;

粘性体:各种涂料、粘结剂、各种树脂、洗净剂、糖蜜、各种树脂、洗净剂、糖蜜稳中有降种浆级、浆剂等;

粉末体:水泥、石灰、铁粉、化肥、洗衣粉、精盐、精糖.面粉、奶粉等:

颗粒体:化学原料、药品、食品等:

块体:煤块、石灰石、矿石等。

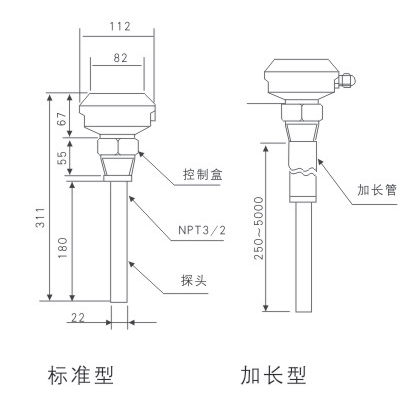

外形尺寸

安装使用注意事项

1、应避开入料口处安装:

2、在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖;

3、测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。

4、探头使用温度超阶级过120°C时，由于压电元件寿命缩短，所以应定期检查开关动作是否正常。
