万向转换连接器

万向转换连接器是安装传感器的安装附件(需选配)。用户可以通过它来调整传感器的测量角度,使传感器zui大程度的接收到回波,并找到zui佳测量点,实现对料位准确测量。安装说明利用传感器上的螺纹安装,并注
Description

万向转换连接器是安装传感器的安装附件(需选配)。用户可以通过它来调整传感器的测量角度,使传感器zui大程度的接收到回波,并找到zui佳测量点,实现对料位准确测量。

安装说明

利用传感器上的螺纹安装,并注意以下几点:

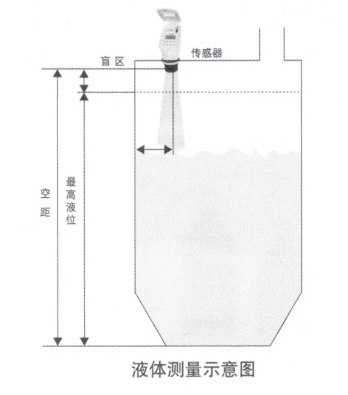

1、传感器和zui高物位之间距离应大于盲区(空距≥zui高物位+盲区)同时要保证传感器轴线应垂直于被测物面。盲区即传感器到测量液(物)面zui小距离,在这一区间内仪表无法正常工作,-般取值zui小量程设30cm~ 60cm之间,大量程设60~100cm之间。

2、在固定当中必要时可加橡胶垫圈,同时尽可能远离噪声源。

3、由于传感器发射角的存在,在安装时传感器与器壁应保持一定的距离L。测量固体物料时传感器应避开下料口。(参考值L≥0.12x量程。 )

4、在测量范围内不要有容易引起干扰信号的障碍物,如人梯、横梁、检修通道等。

5、测量固体物料时,必要时可采用方向连接器,通过它来调节传感器的测量角度,使传感器zui大程度的接收回波信号,并找到zui佳点,实现对料位的准确测量。

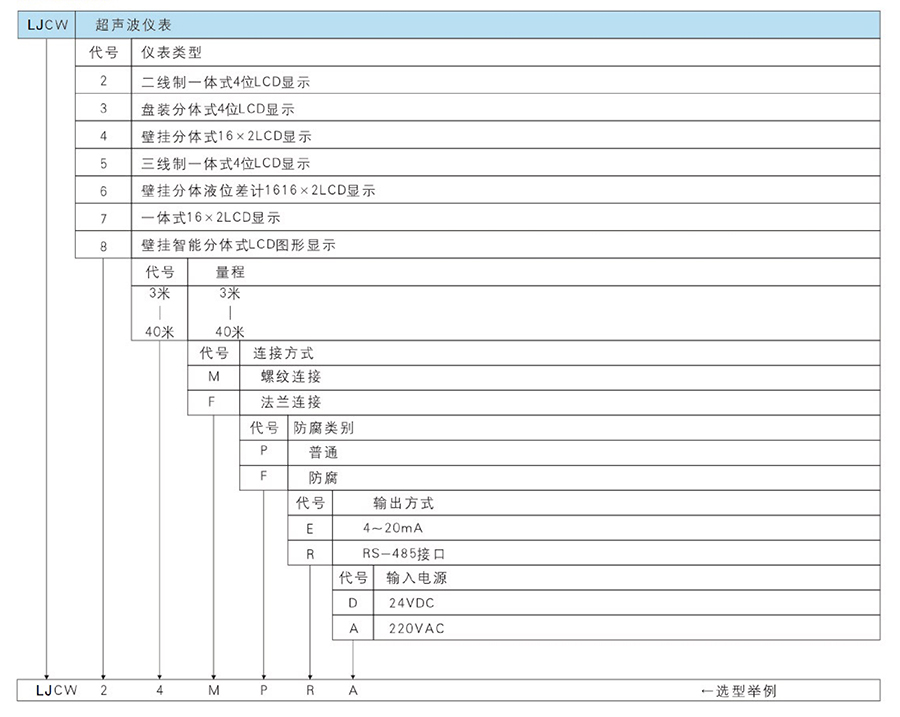

选型说明


说明:

1、于被测量介质不同,测量范围有些不同(不影响精度)

2、用户在订货时说明测量范围、环境温度、测量介质、详细使用情况。
