LJ-UQK01、02、03、04型浮球液位开关

概述该系列开关适用于对各种容器内液体的液位控制,液位开关不适用于对不锈钢材质有较强腐蚀作用以及具有导磁性的介质。当液位到达,上、下切换位置,控制开关触发出通断开关式信号。技术指标触点容量: AD22
Description

概述

该系列开关适用于对各种容器内液体的液位控制,液位开关不适用于对不锈钢材质有较强腐蚀作用以及具有导磁性的介质。当液位到达,上、下切换位置,控制开关触发出通断开关式信号。

技术指标

触点容量: AD220V 1A, DC100V 2A

介质温度: <130°C

工作压力: 1MPa、4MPa (无特殊注明时供1MPa)

出线口连接螺纹: M20x1.5内螺纹

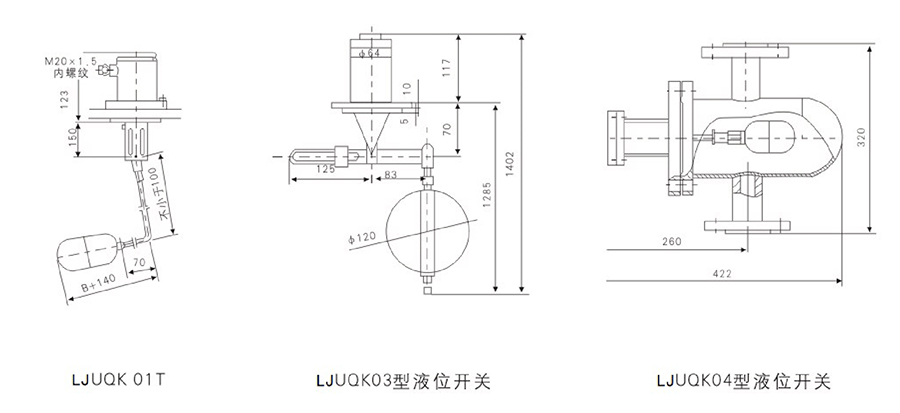

型号说明:

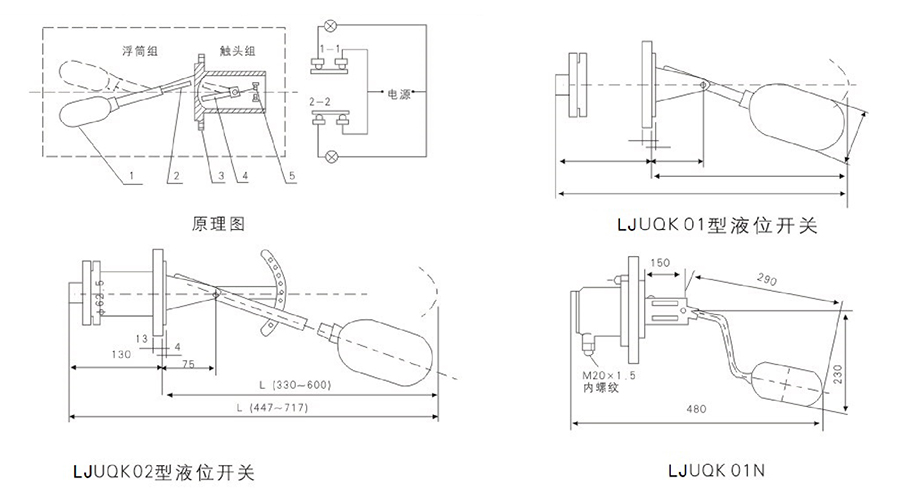

结构原理:

控制器由浮筒组与触头组二大部分组成。当被测液位升高或降低时,浮筒(1)随之升降,使其端部的磁钢(2) 上下摆动,通

过磁力排斥安装在外壳(3) 内相同磁极的磁钢(4)上下摆动。其另一端的触头(5) 便在静触头1-1.及2-2间连通或断开.随即在电路中的信号装置发出光或声的信号,或启闭电动泵供液或收液。由不锈钢制成的浮筒及部件,因此具有较好的耐腐蚀性,控制器的浮筒动作部分与触点组是隔离的,因此避免了一般液位继电,容易渗漏的缺陷。

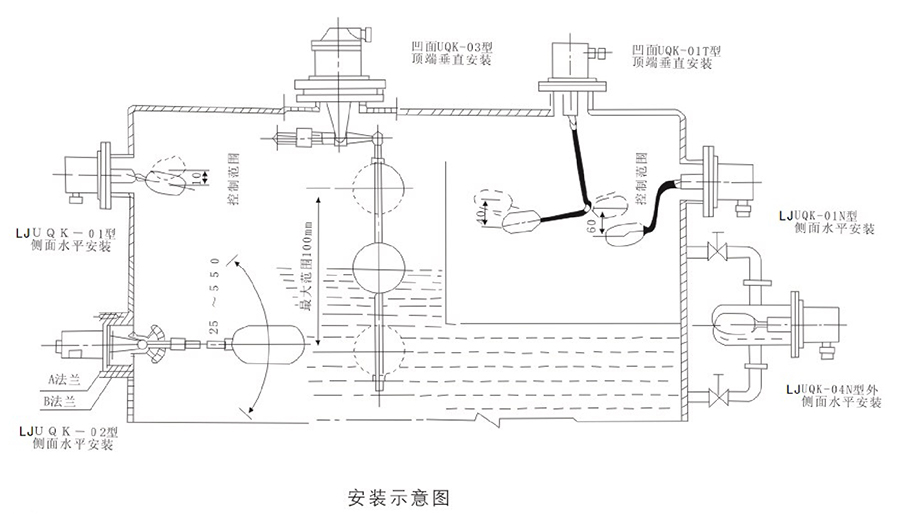

安装注意事项

1、安装时注意螺栓孔方位,用户自配凹面法兰。

2、接线应采用外径10mm五芯橡皮电缆,所有接线端子应连接可靠,出线螺帽,要妥善压紧,以防引线松脱。

3、操作时应严格遵守电气设备使用规程,确保安全。

4、被测介质液面的波动频率不能太大,和不应含有导磁杂质。

5、触点容量均为阻性负载.如用非阻性负载,要用中间继电器转换。


订货须知

1、应注明液位开关的规格型号。

2、需注明工作压力、介质温度。

3、安装法兰可根据用户要求制作。

4、需配件或设备上的法兰请注明。
