概述

LJLZ系列金属管浮子流量计，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀介质的流量测量。仪表管体及法兰采用不锈钢1Cr18Ni9Ti或316L，常规型的孔板，浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用防腐材料PTFE。

测量原理

LJLZ系列金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经测量管时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板(或锥管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一-高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小。电远转型金属管浮子流量计等在现场从指针上读到流量值，又能通过指针的角位移传感器及变送电路，把流量值转换成4~20m向外传送。

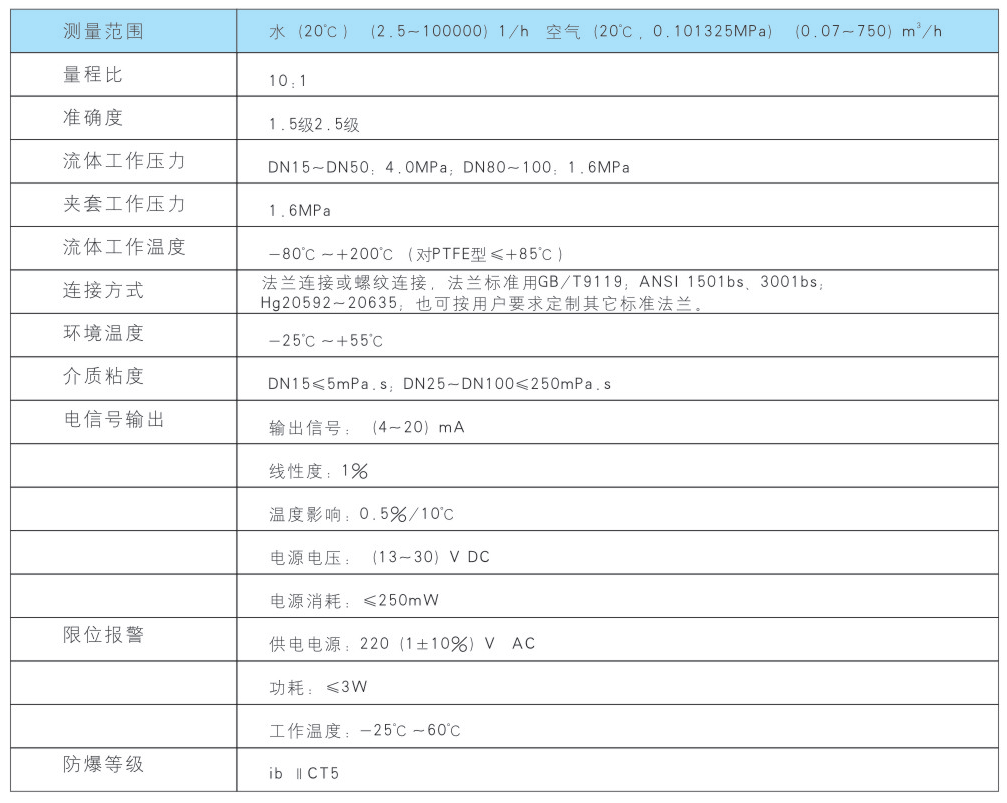

主要技术参数
