LJHLUX旋进旋涡流量计

概述用途:旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的适用产品。工作原理:当流体通过由螺旋形叶片组成的旋涡发生器(见图1
Description

概述

用途:旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的适用产品。

工作原理:

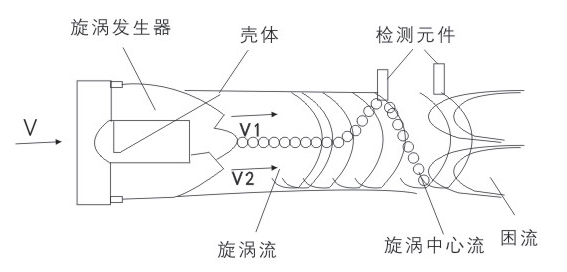

当流体通过由螺旋形叶片组成的旋涡发生器(见图1)后.流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率,就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为:

K=f/q

式中: K --流量仪表系数1/m³

f一-旋涡频率Hz

q一-体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流

体的温度、压力、组分和物性

(密度、粘度)无关。


使用环境条件:

环境温度: -30C ~+55°C

相对湿度: 5%~ 95%

大气压力: 86KPa~ 106KPa

工作条件

介质温度范围: -20°C ~+70°C

公称压力: 1.6.2.5. 4.0、6. 3MPa

主要组成

组成旋进旋涡流量计由传感器和转换器两部分构成

技术参数

JCHLUX-Q-Q-Q-Q-Q-Q-Q

ABCDEFG

A:口径及对应流量范围(m2/h)

25-DN25 32-DN32 50-DN50 80-DN80 100-DN100 150-DN150 200-DN200

2.5~30 4.5~60 10~150 28~400 50~ 800

. 150~2250 360~3600

B:温压补偿

N-无温压补偿

Y-带温压补偿

C:输出信号

F1-4-20mA输出(二 线制)

F2-4-20mA输出(三 线制)

F3-RS485通讯接口

D:精度等级

E1-1.0级

E2-1.5级

E:公称压力

P1-1.6MPa

P2-2.5MPa

P3-4. 0MPa

F:电源

D1-内部3.6V供电

D2 -DC24V供电

G:材质

B1-不锈钢

B2-铝合金

四、产品主要特点

1、无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

2、实现了机电一体化,日常的计量过程不需人工值守:

3、工艺安装条件不苛刻,仪表上、下游直管段可较孔板和涡街流量计大大缩短;

4、系统的测量准确度能够满足目前的贸易计量要求

5、流量测量范围较宽(qmax/qmin=15~20) ,可在孔板和涡街流量计无法涉足的部分小流量区

域进行有效工作;

6、体积小、重量轻,离线标定较为方便;

7、测量信号既可就地显示,也可按需远传;

8、仪表管理人员无需专业培训,流量、压力及温度等测量参数可以从表头直接读取,并且不必进

行折算转换;

9、只需定期更换电池(微功耗)及被测介质的参数。

10、压力损失较大;

流通介质为气体时,压力损失约为涡街流量计的3~4倍。
