概述

LJLWQ-D型气体涡轮流量计是吸取了国内外流量仪表技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体计量仪表，具有良好的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

产品特点

•合金涡轮，具有更高的稳流和耐腐蚀作用

•进口专用轴承，使用寿命长

•计量室与通气室隔绝，保证了仪表的安荃性

•可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿,并显示标准状态下(Pb=101 . 325KPa.Tb=293.15K)的气体体积累积量:可实时查询温度压力数值

•流量范围宽(Qmax/Qmin≥20:1)，重复性好，精度高(可达1.0级)，压力损失小，始动流量低，可达0. 6m3/h

•智能化仪表系数多点非线性修正内置式压力、温度传感器，安荃性能高、结构紧凑、外形美观

•仪表具有防爆及防护功能，防爆标志为ExdIIBT6. ExiallCT6,防护等级为IP65

•系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上

•仪表系数、累计流量值断电十年不丢。

技术参数:

1.基本参数:表1

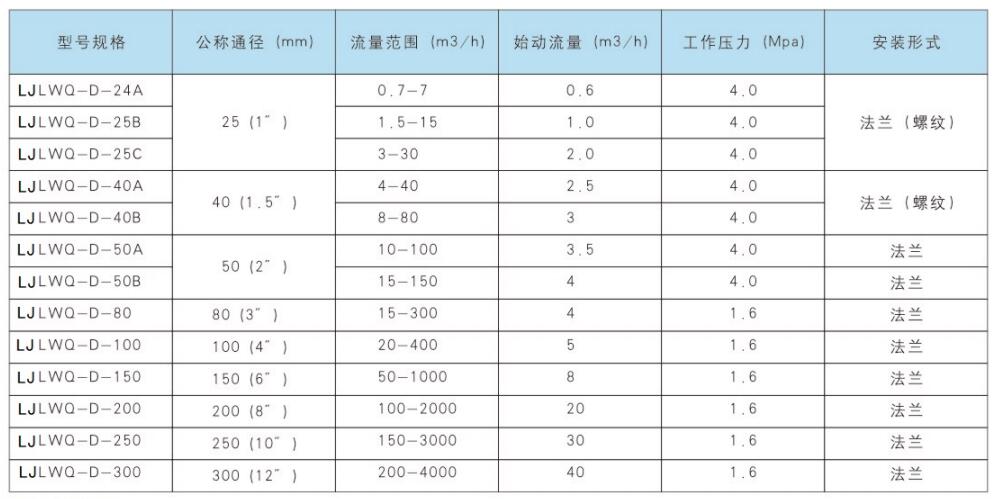

2. 测量范围及工作压力:表2(注:表2所示测量范围均为工作状态下流量范围)

仪表选型

1.选型说明

用户在选型时，应根据管道公称压力、介质zui高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。为使流量计的使用性能zui佳，流量计的使用流量范围应在(20%~80%) Qmax范围内比较合适。

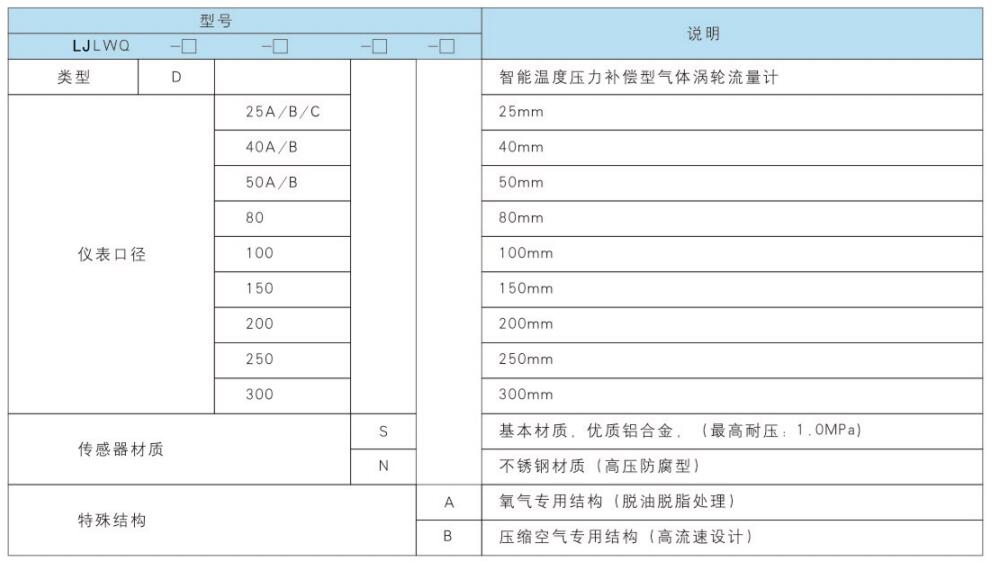

2.选型谱表

例:选用一台不锈钢材质气体涡轮流量计来测量天然气，要求直接显示标准状态下体积流量，用户测量范围为10-35m3/h，型号为:LJLWQ-D- -40A/S
