概述

LJLUG系列型涡街流量传感器是一种流体振动式新型流量传感器，它具有测量范围广、压损小、性能稳定、准确度高和安装、使用方便等优点，广泛应用于封闭工业管道中液体、气体和蒸汽介质体积和质量流量的测量。

功能特点

1、传感器的感应元件不直接与被测介质接触，故性能稳定、可靠性高。

2、传感器内无可动部件，结构简单而牢固，因而压损小、维护量小、使用寿命长。

3、范围度宽达15： 1、20： 1。

4、多种连接方式，方便、简单、易于操作。

5、在规定的雷诺数范围内，输出信号不受流体温度、压

力、粘度及组份影响。

6、通用性强，可与本公司任何- -种或其他厂家生产的某

些流量演算仪组成测量、控制系统。

技术参数

1、测量介质：液体、气体、过热/饱和蒸汽。

2、测量范围：正常工作范围，雷诺数为20, 000~7. 000. 000; 测量可能范围，雷诺数为8，000~7, 000. 000

3、精度等级：液体.指示值的士1.0%

气体，指示值的土1.0%

蒸体，指示值的土1.5%

4、重复性：指示值≤0.3%

5、输出信号：a.三线制电压脉冲

低电平： 0~1V;高电平，大于4V;占空比为50%

b.二线制/三线制电流

4~ 20mA ,

6、电源电压：+12VDC或24VDC (三线制) ; +24VDC (二线制/三线制)

7、介质温度：普通型a.-40C~+130C

b. -10C ~+ 250C

高温型a.-10C ~+300°C

b. -10C ~+80C

防爆型-40C ~+80"C

8、工作压力：0~2. 5MPa (注：应用户要求，可提供其它压力等级的流量计，需定做)

9、大气压力：86KPa~ 106KPa .

10、 压力损失：OP=1.079x ρ xV2 (式中： OP.压力损失KPa; ρ，被测介质的密度kg/m°; V,被测介质的流速m/s)

11、壳体材质：碳钢;不锈钢(1Cr18Ni9Ti)

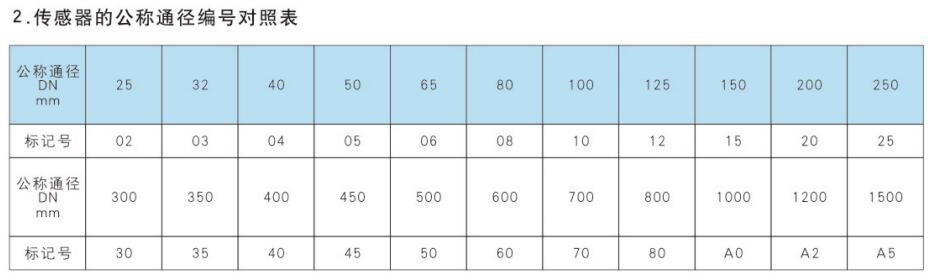

12、规格(管道内径) ： 20. 25. 32. 40. 50. 65. 80. 125. 150、 200. 250. 300. 350、 400. 500mm

13、 环境温度： -25C ~+55°C;湿度≤85%RH。

14、防爆类型：本安型：防爆标志： ia II CT6

15、 工作状况下流量范围(单位： m°/h) .见下表： (注：如果用户要求下限低，可定做)。

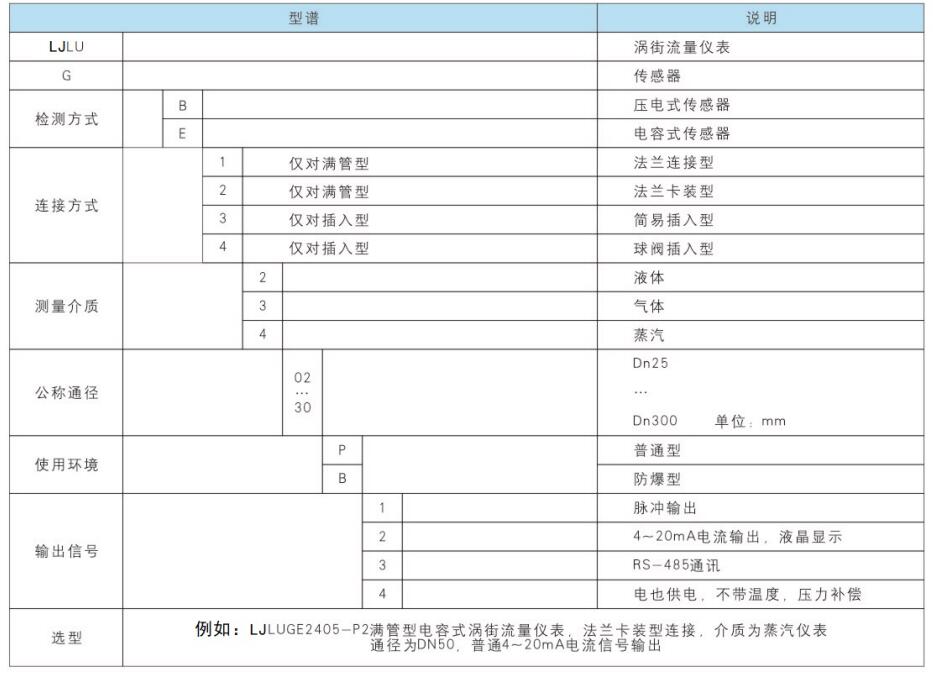

型号编制及说明

传感器选型表
