概况

LLJDL插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种新型流量测量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大的特点。根据尼古拉磁原理及电磁原理，通过测量流体平均流速从而获得流体流量。特别是在带压开孔，带压安装这一技术采用后，插入式电磁流量计可在不停水情况下安装，也可在铸铁管道上和水泥管道上安装，插入式电磁流量计研制成功为液体流量的检测提供了一种新方式。

特点

插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势与价格优势。特别在大于φ300的管道上具有价格优势。

转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变列测量范围。

应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。

传感器和转换器具有多种防护等级，有适应于潜水的IP68等级。

适合于水、污水、酸、强碱等导电率>5μs/cm的液体流量检测。特别适用于供水排水管道的流量测量。

由于没有任何可移动部分，插入式电磁流量计无需维护。

由于流量的测量只与插入深度有关，故该流量计通用性很广。

对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。

可进行在线带压拆装。

原理

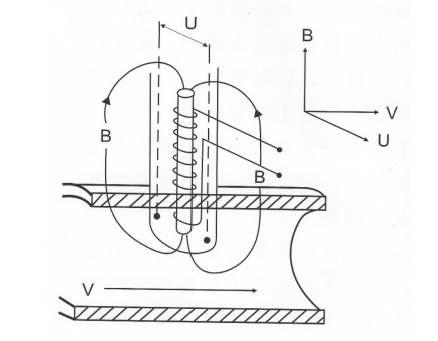

电磁感应流量计时按法拉第定律工作的。该定律指出任何导体垂直通过磁场时，产生的感应电势与导体的运动速度成正比。

通常流量比速度重要，流量Q是平均流速V和流体截面A的乘积。即: Q=A .VQ: m°/s A:m²

V :m/s则V(m/s)=Q(m'/s)/A(m²)

对插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，其感应电势与平均流量成正比，该电势可由与磁场成直角并与流体方向成直角的两根电JI检测出。

结构

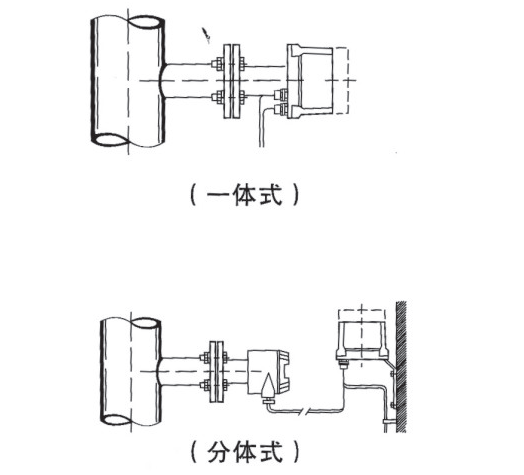

电磁流量计的主要部件由传感器和转换器组成。根据防护等级及用户要求不同分有传感器与转换器是一体式安装和传感器与转换器是分离安装两种形式。(见下图)

1、一体式安装是把传感器和转换器通过内部连接在一起,组成一体的。

2、分体式安装是把传感器和转换器通过外部电缆连接.由这两部分组成一台电磁流量计，传感器可以长期潜在水中。

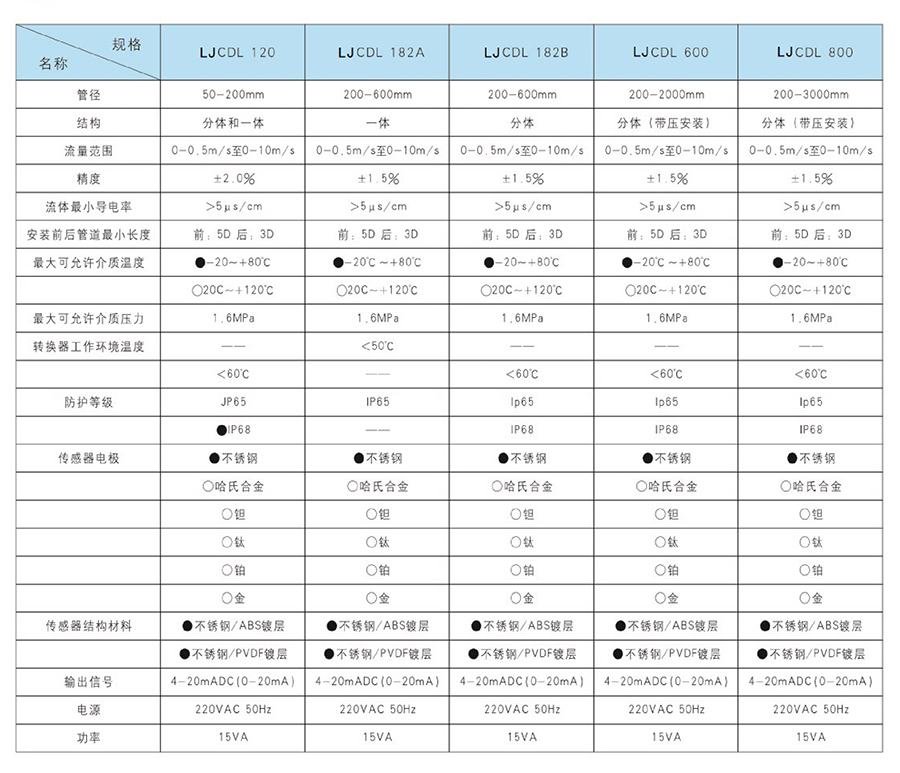

选型
