LJ-LKJ/LKJZ型流量报警开关

概述1、LKJ (普通型)、LKJZ (指示型)流量报警开关(以下简称流量开关),是一种能对密闭管道中流量上、下限发出控制、报警信号(触点信号)的流量控制仪表。2、各种规格流量开关的转换部分零部件通
Description

概述

1、LKJ (普通型)、LKJZ (指示型)流量报警开关(以下简称流量开关),是一种能对密闭管道中流量上、下限发出控制、报警信号(触点信号)的流量控制仪表。

2、各种规格流量开关的转换部分零部件通用,报警型、指示型和防爆型传感器部分通用,更加方便您的现场安装、使用和维护。

3、磁耦合出轴密封和传动:结构简单、工作可靠、使您不必担心出轴泄漏。

4、微动开关触点容量大,交直流电源通用。

5、在报警流量范围内可任意调整报警流量值,指示型可在现场随时调整报警量值。

6、流量开关,以其简单而可靠的结构设计,而广泛应用于冶金、电力、石油、化工、重机等行业的流量控制过程中。

工作原理与基本组成

1、浮子式主要由壳体、浮子和转换部分组成。其工作原理近似于定压降变节流面积式流量计测量原理,流量变化使浮子带动.上部磁钢上下移动。通过磁耦合,使转换部分的开关发出触点信号,指示器指示流量。

2、挡板式:主要由壳体、挡板组件和转换部分组成。当挡板受流体推力后,挡板发生偏转,偏转角度大小与流量变化成正比,它的偏转使其上部磁钢上下运动,通过磁耦合使转换部分的开关发出触点信号,指示器指示流量。

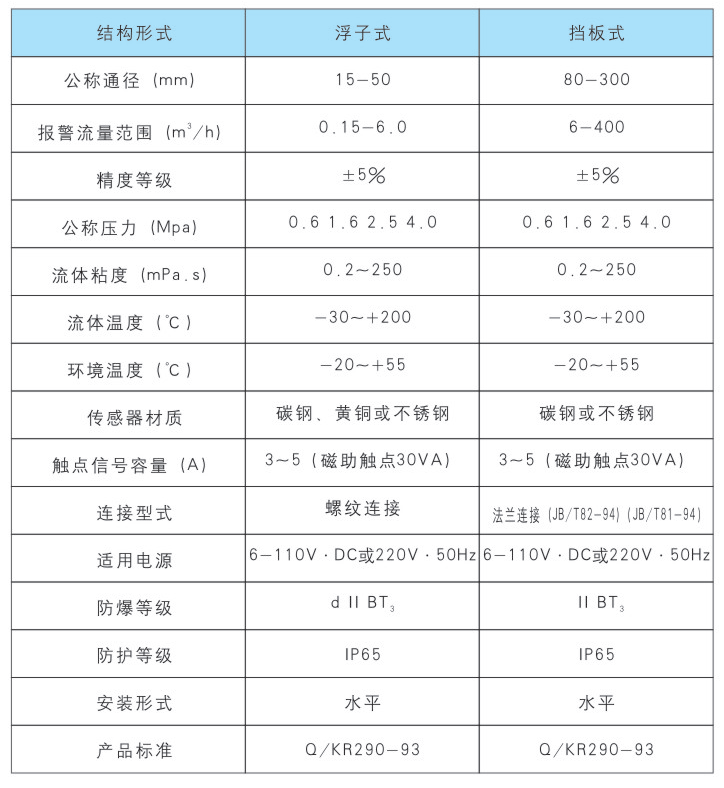

性能参数

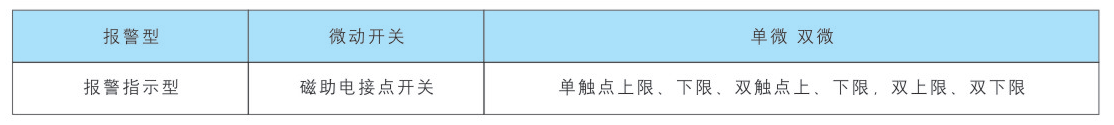

转换部分触点形式

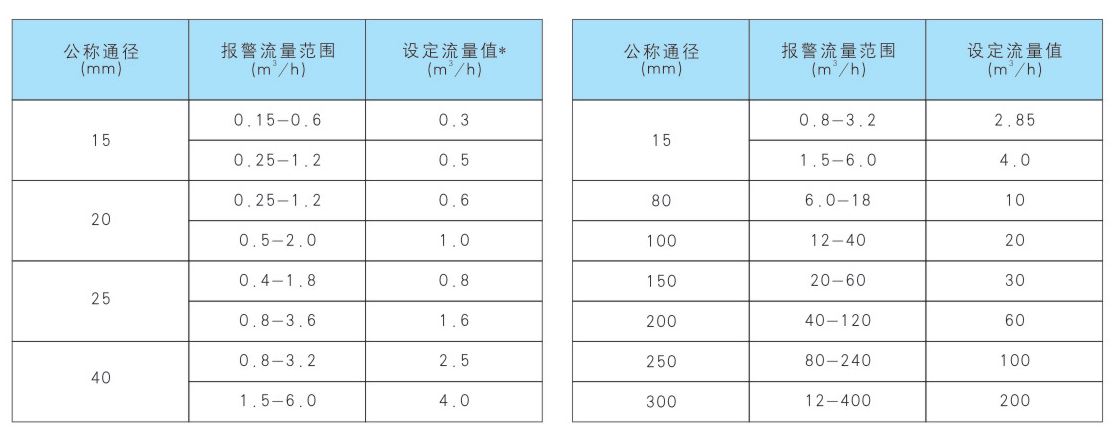

报警流量范围表


*该值为生产厂出厂设定值,也可由用户指定需要值。

外形和安装尺寸
