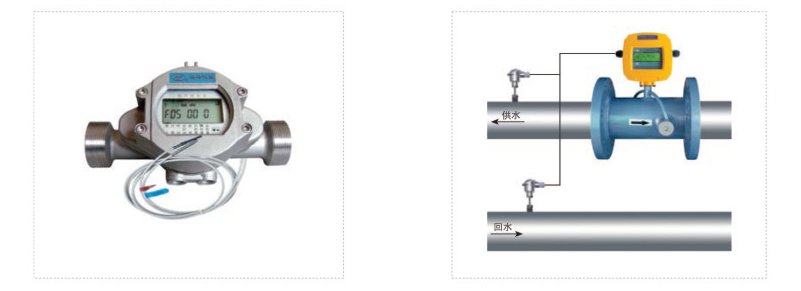

电池供电型超声波冷/热量表适用于无电源现场的热量计量。主板采用具有50分贝动态范围的前置接收放大器,可选配外夹式、插入式、管段式等传感器。

*测量精度：满足EN1434标准，重复性：优于0. 5%

*工作电源： 3. 6V/ 19AH锂电池供电(电压≥2. 6V时工作正常)

*测量周期： 500ms~49秒(出厂默认10秒)

*采样次数：每个测量周期采样次数32组~128组可选(出厂 默认64组)

*显示：本地96段LCD显示器可显示44个不同的窗口内容

*操作：使用专用二次仪表或PC设参软件(公司网站可下载)，通过RS485设置参数，可浏览44个窗口内容

*铂电阻： PT1000铂电阻

*热量单位：吉焦尔、千卡可选

*可选输出： 1路USART (TTL)输出

•1路非隔离RS485输出

•双路隔离OCT输出( 脉冲宽度6-1000ms之间可编程，默认200ms)

•1路继电器输出(脉冲宽度200ms)

•1路双向串行外设通用接口，可直接通过串联的形式连接多个外部设备： 4-20毫安模拟输出版、频率信号输出板、热敏打印机等

*通讯协议：标准M-BUS协议，MODBUS协议，FUJI扩 展协议，并兼容国内其它厂家******产品的通讯协议

*其它功能：•自动记忆前512天，前128个月，前10年正负净累积流量

•自动记忆前30次上、断电时间和流量并可实现自动或手动补加

•可通过E-mail传送来的代码文件实现软件升级

*防护等级： IP68

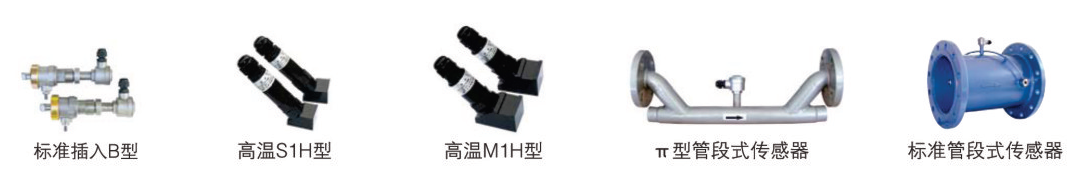

*传感器：管段式、外缚式、插入式

可选配流量传感器

选型编码

选型举例： LJ-TDS100F1-A-N-B2-200-0-1.6-M-K-4-N-10

解释：壁挂主机，交流供电，标准M1型探头，DN200管径，碳钢管材，压力1 .6MPa，流量单位立方米，485输出.10米电缆线。

注释解释：

注1： *交流电源适用于LJ-TDS100F型、LJ-TDS100Y型，其它型号主机适用于电池供电或直流供电。

*直流电源适用于所有型号产品，除LJ-TDS100F1. F2、F3. LJ -TDS100S供电为24VDC.其余为8-36VDC。

*LJ-TDS100W型电池供水表也可8-36V供电，如有需要订货时请注明。

注2：电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，zui大可测管径为DN800。

注3：铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。

注4：zui小读数只适用于LJ-TDS100W电池供电型超声波水表选型。

注5： *如选用有源4-20mA输出，工作电源要求交流或直流24V。

*OCT脉冲宽度出厂默认设置200ms,在6~1000ms之 间可编程。

*电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V.另一种是需外部提供直流电源，用户订货时请注明，否则有可能485输出接口无效。
