JC-UQC80系列磁翻转液位计

JC-UQC80系列磁翻转液位计是一种结构简单,控制功能齐全、维修方便、指示直观醒目,耐腐蚀能好(采用多种防腐材料),可用于易燃易爆场所,广泛适用于石油、化工、电力、染化、食品、锅炉等行业。该系列液
Description

JC-UQC80系列磁翻转液位计是一种结构简单,控制功能齐全、维修方便、指示直观醒目,耐腐蚀能好(采用多种防腐材料),可用于易燃易爆场所,广泛适用于石油、化工、电力、染化、食品、锅炉等行业。该系列液位计的基本型带现场指示,基本型配上报警装

置可实现液位或界面的上下限报警或控制、连锁;与远传变送装置配合可以实现远距离显示或控制,其4~20mA标准信号可以与二次表直接匹配,实现各种显示控制功能。

工作原理

JC-UQC80系列磁翻转液位计由磁性指示器和浮球两部分组成。磁性指示器由装有小磁钢的红白相间的磁翻柱及护板等组成。装有磁钢的浮球随液体上下移动时,磁翻柱随之翻转,从而指示液面的高度。当需要变送输出时,安装一个平行于磁性指示器的干簀管变送器,便可实现4~20mA或0~10mA电流信号远传输出。

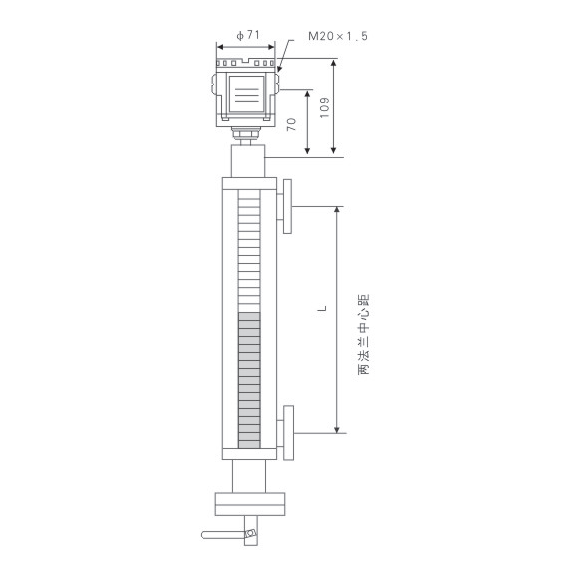

结构示意图



技术指标

测量范围: 300~ 3000mm

现场指示精度:土 10mm

公称压力:≤4. OMPa

介质温度: - 20~200°C

介质密度:≥0. 45g/cm' (液位测量)

环境温度: - -20~70°C (带 变送时)

环境湿度: <95%RH

电气接口: M20x1. 5内螺纹

供电电源: 24V .DC士10%: 220V . AC土10%.50HZ

输出信号: 4~20mA. DC

触点容量: 24V .DC/3A; 220V . AC/2A

负载电阻:≤500Q

防护等级: IP65

防爆等级: ib IICT4

JC-UQC80系列磁翻转液位计选型表
