JC-AT100/AT500型磁致伸缩液位计

概述JC-AT100/AT500型磁致伸缩液位计是本公司引进美国K-TEK公司OEM产品,是高精度的液位测量仪表。仪表测量范围大,工作可靠,多种安装形式,调试快捷,具有较高的性价比。结构原理JC-A
Description

概述

JC-AT100/AT500型磁致伸缩液位计是本公司引进美国K-TEK公司OEM产品,是高精度的液位测量仪表。仪表测量范围大,工作可靠,多种安装形式,调试快捷,具有较高的性价比。

结构原理

JC-AT100/ AT500型磁致伸缩液位计是采用不导磁的不锈钢管(测杆)、磁致伸缩线(波导线)、可移动的磁浮球和电子部件等部分组成。脉冲发生器发生电流脉冲(起始脉冲)沿波导线传播,电流脉冲产生的磁场与浮球内的磁环磁场矢量相加形成螺旋磁场,产生瞬时扭力,使波导线扭动并产生终止脉冲,沿波导线传回。通过测量出起始脉冲和终止脉冲之间的时间来准确地确定被测液位。

主要技术参数

测量范围: 300~ 22000mm

准确度:土0.01%FS

输出信号: 4~20mA

DC二线制

电源: 24V DC (13. 5~36V)

工作压力: 21MPa

环境温度: -40~65°C

防护等级: IP67

过程连接: DN50 PN1 .0,法兰标准

HG20592- 97

接液材质: 3161不锈钢

电气接口: M20x1 .5内螺纹

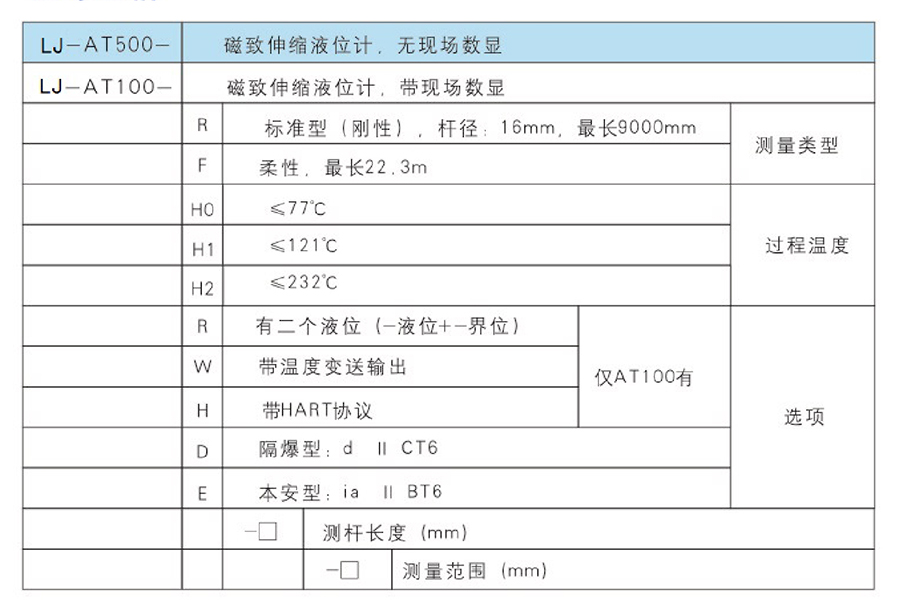

型号规格


外形尺寸
