JC800C智能射频导纳物位仪

概述JC800C智能射频导纳物位仪是我公司引进国外Level-Ease射频检测技术”核心模块,并运用现代微处理器技术开发生产,该仪表解决了传统物位计温漂大、标定难、怕粘附的难题。它广泛适用各行业中液
Description

概述

JC800C智能射频导纳物位仪是我公司引进国外"Level-Ease射频检测技术”核心模块,并运用现代微处理器技术开发生产,该仪表解决了传统物位计温漂大、标定难、怕粘附的难题。它广泛适用各行业中液体、颗粒和块状物料仓料位的连续测量。并采用的特殊抗冲击、耐磨损探杆护套材料,特别适用于在高温、高压、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下进行测量,是其它物位计无法比拟的新型物位仪。

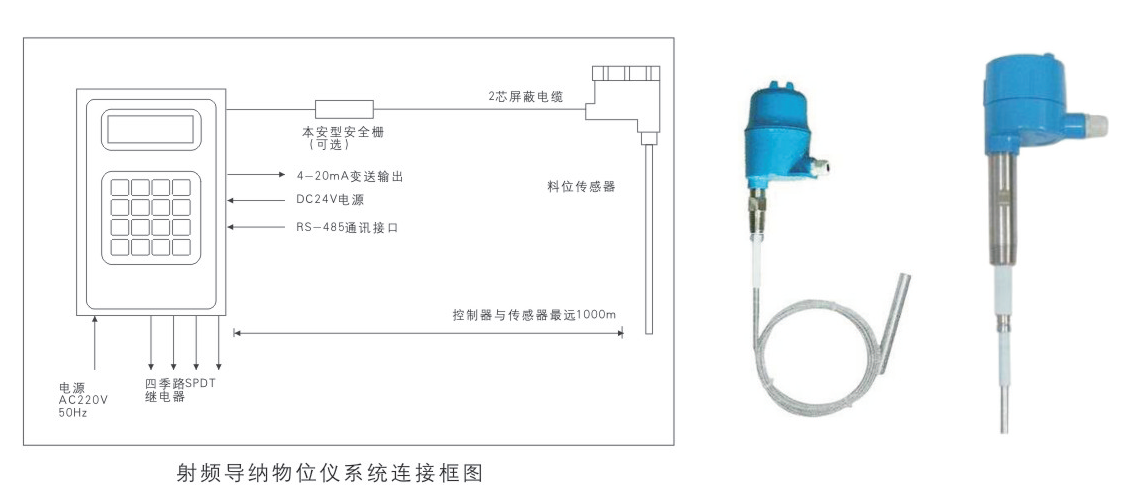

工作原理

JC800B射频导纳物位仪由传感器和控制仪表组成。传感器可采用棒式、同轴或缆式探JI安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表,控制仪表经运算处理后转换为工程量显示出来,从而实现物位的连续测量。由于采用了"Level-Ease射频检测技术”, 提高了可靠性并使安装高度变得非常简便。


产品特点

标定简单:可利用任意二点仓高一次性自动完成标定。

适应性强:采用特殊抗冲击、耐磨损探杆护套材料可在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下可靠工作。

无需维护:由于传感器结构简单,无可动部件,所以一经投运后就无需维护。

应用广泛:液态、固态、界面混和物、物料均可使用。

液晶显示:采用液晶显示,显示内容丰富。

无漂移:不会因为介质的温度或密度变化产生漂移。

可靠寿命:使用寿命长达15年。

技术性能及参数

功能技术

适用对象:高温、高压、强冲击、强磨损、易燃易爆、有毒、腐蚀等工况下,对液体、浆料、粉末、颗粒,块状物等物料进行连续物位测量;两相液体界面测量:如油水界面等。

测量范围: 0~4000pF

输出: 4~20mADC变送输出,对应量程可调,JI性可变。

SPDT继电器(zui多四路),常开、常闭触点(AC220V 2A) 。可设定为高-高、高、低、低-低报警:也设定为区域控制。

实现“泵送”、“排液”、“加液”或“泵排”功能;仪表可通过该接口联网,或按Modbus或“HART” 协议,提供RS-485通讯接口。

电源: 220VAC/ 50HZ土10%或24VDC。

负载特性:负载电阻zui大6002。

阻尼:时间常数在0~20秒之间可调,调整步长1秒。

启动时间:启动时间2秒,不需预热。

性能技术

精度: +0.2%.分辨率达0 .002% (对导纳值)

稳定性:优于0. 2FS/年

工作压力: A级: 40MPa, B级: 25MPa. C级: 10MPa ,D级: 4MPa.E 级:1MPa.F级:常压。

温度范围:控制器的环境温度: -30~60C ;

传感器电气盒工作温度: -30~70C ;

传感器探杆工作温度: -150~240°C :

湿度范围:相对湿度: 0~90%

传输距离:传感器和控制仪表的信号传输zui大距离可达1000米。

机械技术

结构材料:探杆: Tef1on.刚玉等;

连接螺纹: 316SST不锈钢、1Cr18Ni9Ti不锈钢等;

探头电气盒:低铜铝合金;

控制器外壳:镀锌钢板烤漆。

探杆种类:棒式、同轴式、缆式、重型缆式等。

流程连接: 3/4NPT. 1NPT锥管螺纹; 36x2公制螺纹;法兰等。

电气连接: M20x1. 5螺纹孔。

产品选型表
