LJ800A系列射频导纳物位开关

概述LJ800A系列为通用型点位控制仪表。产品用于限位控制和报警,仪表广泛应用于工业和民用现场,适用于大多数应用场合,仪表由一个电路单元,一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。
Description

概述

LJ800A系列为通用型点位控制仪表。产品用于限位控制和报警,仪表广泛应用于工业和民用现场,适用于大多数应用场合,仪表由一个电路单元,一套防爆外壳和杆式或缆式传感元件组成,传感器有多种型号可选。

仪表可选整体或分体安装。LJ800A系列射频导纳物位开关是电容式物位开关的换代产品,解决了物料粘附问题,相对于其它同类产品具有更高的系统稳定性。即使在JI端恶劣的现场条件下,也能可靠工作,而不受挂料、温度、压力。

材料密度、湿度、甚至物料化学特性变化的影响。220V A或24VDC供电,以性能可靠、安装方便得以大量应用。

测量原理

射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,而射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与罐壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。

射频导纳物位开关与电容式技术zui重要的区别在于测量的多样化和防挂料技术。

射频导纳物位形状测量多样化在于不止是测量电容,而是测量电容、电阻和电感的综合量,使测量更准确。

特点

通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,zui高测量温度可达800°C,zui大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

防挂料:***特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

准确可靠:测量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。

典型应用

导电、绝缘液体         化工、油田、水及污水处理

导电、绝缘浆体         造纸、制药、水及污水处理

粉末:灰、粉               电厂、冶金、水泥

颗粒:煤、粮食            电厂、冶金、粮食

性能指标

供电: 20VAC士50VAC   50/601HZ (标准)

110VAC士25VAC          50/601HZ (标准)

24VAC士25VDC (可选)

输出: DPDT继电器(双刀双掷)

输出电容: 220VAC  5A

环境温度: -40°C ~70C

介质温度: -100°C ~800°C

分辨率: <0. 5PF

重复性: <1mm (导电介质)

<20mm (绝缘介质)

响应时间: <0.5S

延时: 1~50S (可选)

高低位报警:现场可设置为HLFS (高位报警方式)

或LLFS (低位报警方式)

火花防护(对传感器) :内置火花防护电路

电气接口: M20x1 .5

电缆:分体式电子单元与传感器之间的专用连接电缆,标准5m,zui长50m .

过程连接: NPT螺纹安装(标准)

法兰安装(可选)

外壳防护: IP66

防爆: EXd [ia] ia  II Ct4

选型指南

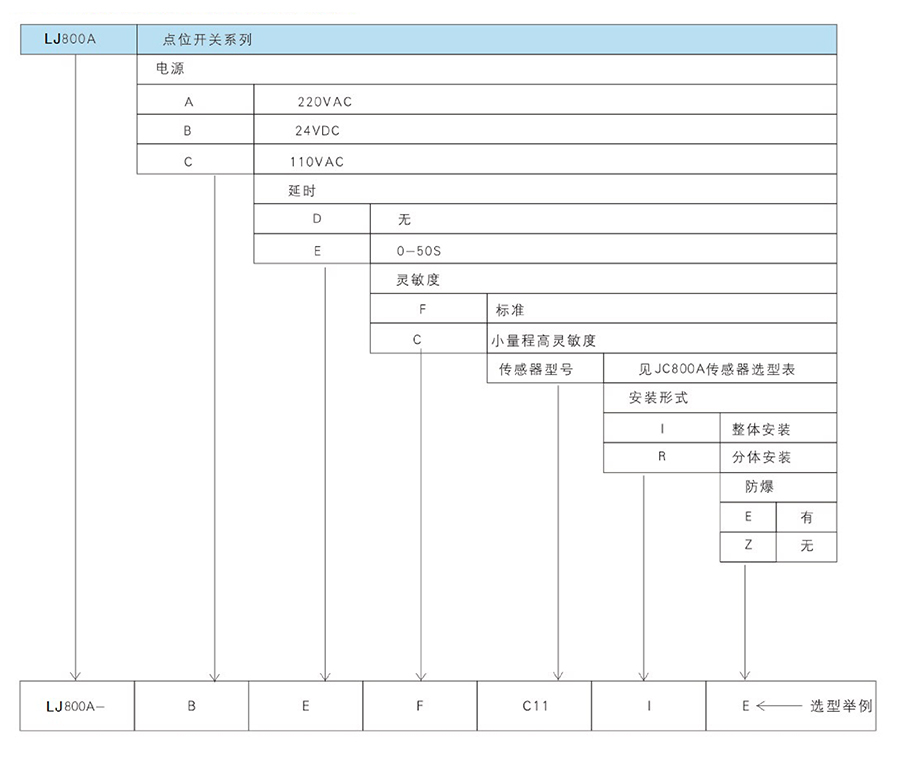

LJ800A系列射频导纳物位开关选型


选型指南

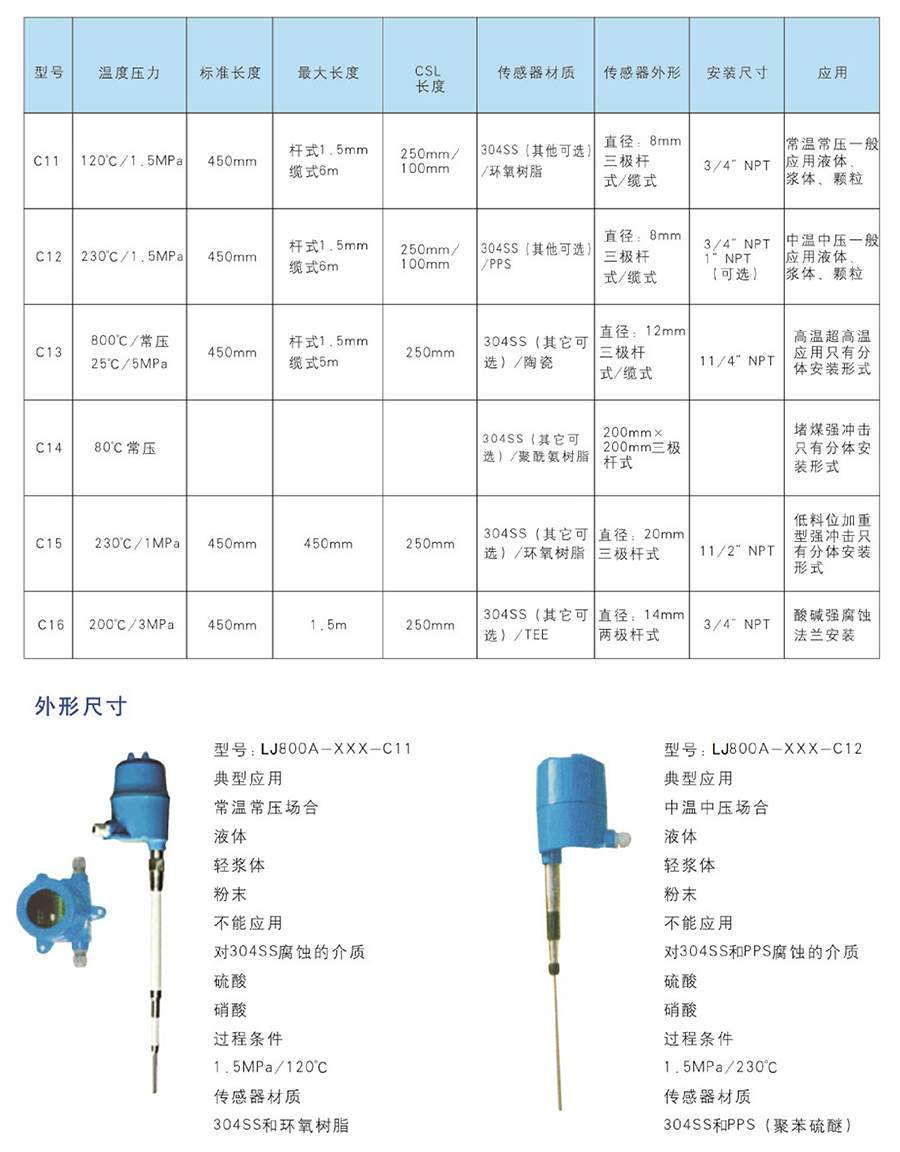

LJ800A系列射频导纳物位开关传感器选型
